ClonePI является слегка переработанным вариатом импульсного металлоискателя Tracker PI (Кощей PI) Колоколова-Щедрина (с этой и другими конструкциями указанных авторов можно ознакомиться по адресу www.metdet.ru).
Отличия от Tracker PI следующие: Контроллер от Atmel заменён на контроллер от Microchip.
" Обратное интегрирование " заменено нормальным 12-разрядным АЦП.
Для отображения информации используется ЖКИ, светодиоды не поддерживаются.
Прибор имеет быструю и медленную программную автоподстройку (медленная включается при обнаружении цели).
Управление осуществляется кнопками, " вертелки " отсутствуют.
Визуально уровень отклика отображается " ползунком " (слайдером), при уровнях громкости 3...7 частота звука зависит от уровня отклика.
На экран выводится текущее напряжение питания, при снижении напряжения питания ниже заданного выдаётся предупреждение.
В помещении ClonePI показал уверенное обнаружение монеты 5 коп. СССР на расстоянии 25 см, что не хуже, чем у коммерческого варианта его прототипа. При этом использовалась обычная (не корзиночная) катушка диаметром 19 см, 27 витков, 1 ом.

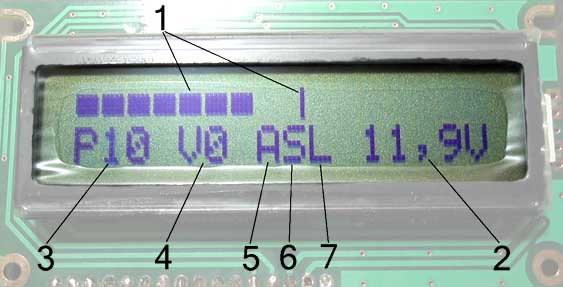

Экран прибора
1.Уровень отклика (" быстрый " и " медленный " слайдеры).
2.Напряжение питания.
3.Порог (величина, обратная чувствительности).
4.Громкость.
5.Признак активности автоподстройки (отклик превышает порог в любую сторону).
6.Признак медленной автоподстройки (отклонение отклика в положительную сторону), совпадает со звуковой сигнализацией.
7.Индикатор включённой подсветки дисплея.

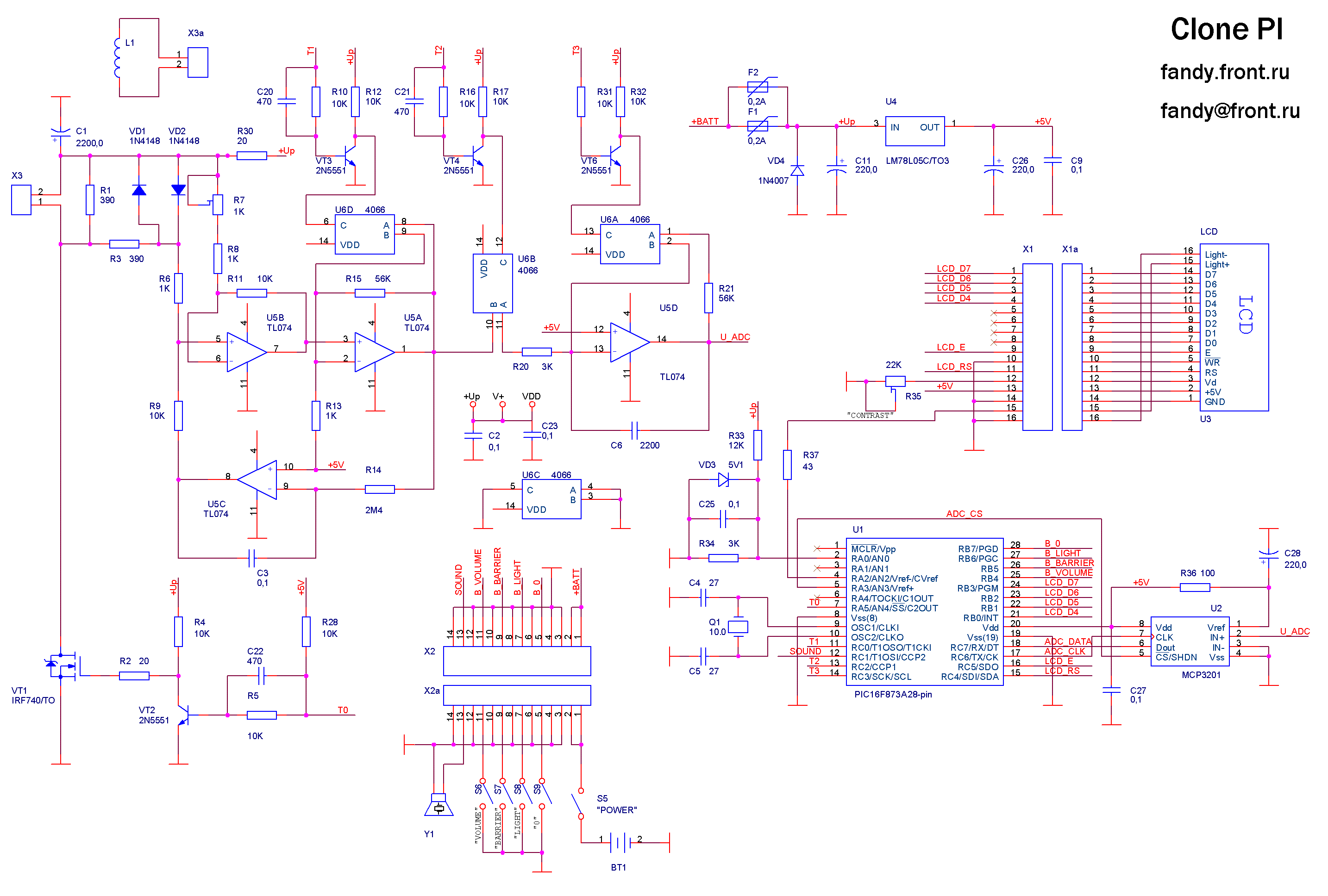

Схема в формате gif (старый вариант):ClonePI.gif Прошивку берем на сайте автора.
|
