Представляю схему простого и проверенного термометра на МК. Сердцем его является микроконтроллер PIC16F628A. В схеме термометра используется 4-х значный или 2+2 светодиодный индикатор с общим анодом. Датчик температуры используется типа DS18B20, и в моем случае показания датчика отображаются с точностью 0,5*С. Термометр имеет пределы измерения теемпературы от -55 до +125*С, что достаточно на все случаи жизни. Для питания термометра была использована обычная зарядка от мобилы на ИП с транзистором 13001.

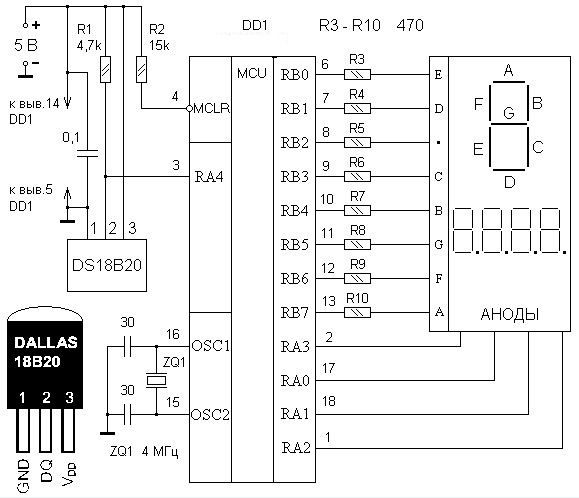

Принципиальная схема термометра на микроконтроллере PIC16F628A:

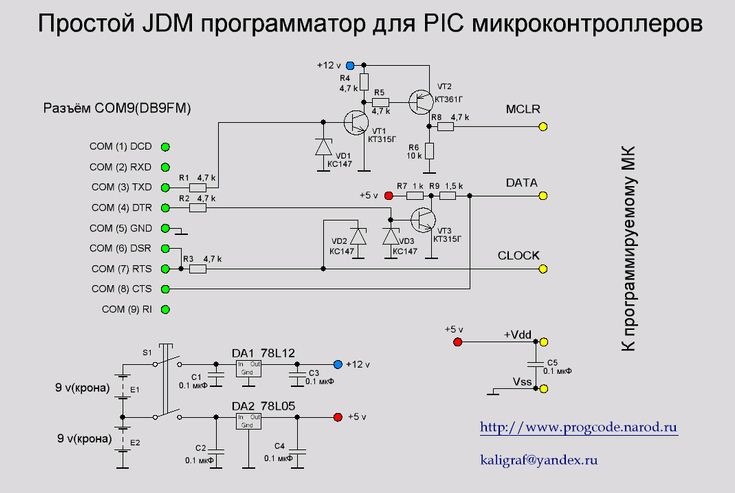

Для прошивки микроконтроллера PIC16F628A я использовал программу ProgCode, установив её на компьютер и собрав программатор ProgCode по известной схеме:

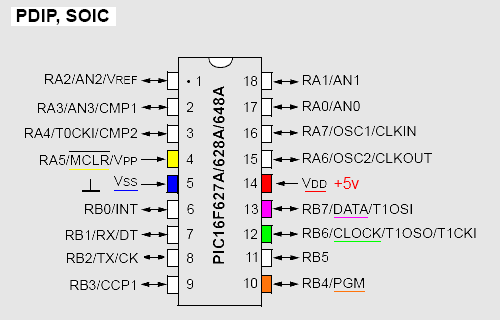

Обозначение выводов используемого микроконтроллера и цоколёвка некоторых других аналогичных МК:

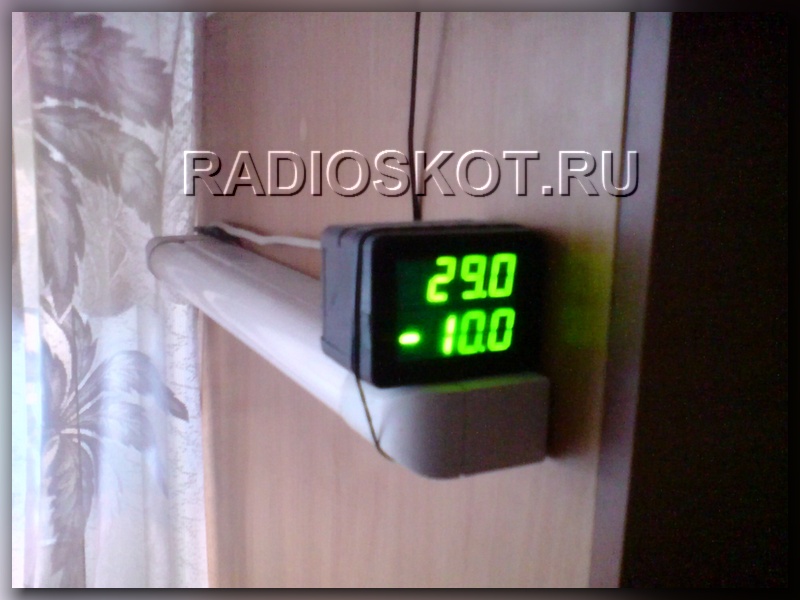

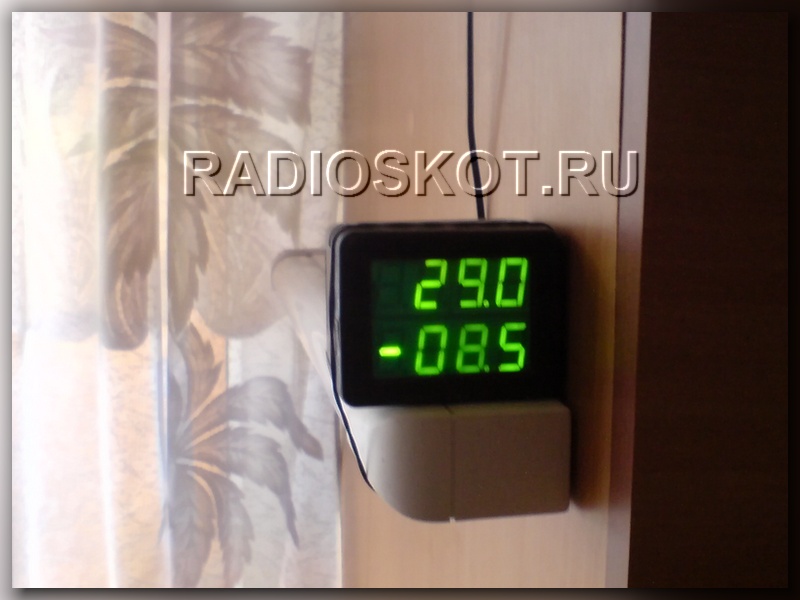

Программа ProgCode и инструкции с фотографиями пошаговой прошивки находятся в архиве . Там же и все необходимые для этой схемы файлы. В программе открываем и нажимаем на кнопку "записать всё”. В моем изготовленном устройстве, как видно из фотографий, собрано 2 термометра сразу в одном корпусе, верхний индикатор показывает температуру дома, нижний - на улице. Размещается он в любом месте помещения и соединяется с датчиком гибким проводом в экране. Материал предоставил ansel73.
