КАК ПОДКЛЮЧИТЬ К ТЕЛЕВИЗОРУ ДВЕ АНТЕННЫ
Для улучшения качества приёма телепрограмм, а также в некоторых других случаях, возникает необходимость в дополнительном усилителе. Но как известно, лучший усилитель - сама антенна. Особенно если их две. Часто приходиться объединять две антенны под один ТВ кабель, из-за чего возникает ряд проблем с их эффективной работой. На самом деле, для этого нужно лишь применить схему подключения и согласования, которая изображена на рисунке.

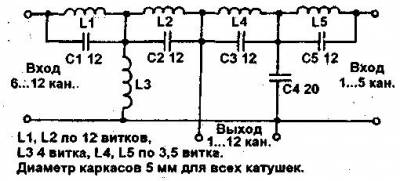

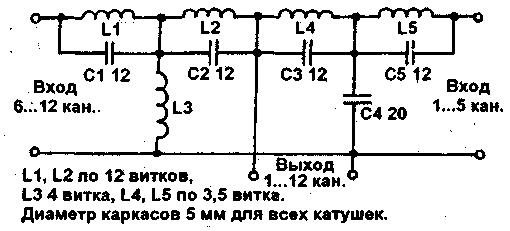

Схема подключения 2-х антенн
Используя эмалированный провод, диаметр которого должен составлять от 0,5 до 0,6 мм, можно намотать катушки с L1 по L5. Наматывать нужно виток к витку на одном каркасе. Однако нужно обязательно учитывать, что расстояние между соседними катушками не должно быть меньше 8 мм. В принципе, вы можете использовать и бескаркасную намотку.

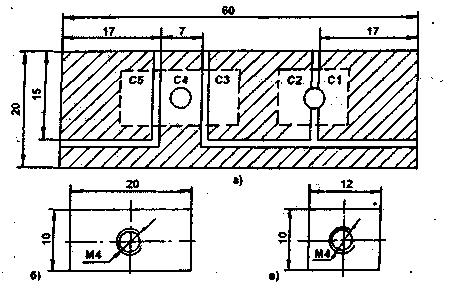

Если у вас нет конденсатора на 12 и 20 пФ, вполне можно обойтись лишь текстолитом или фольгированным гетинаксом. Обратите внимание на следующий рисунок, именно так нужно вырезать контактные площадки. Ширина прорезей должна быть как толщина резака, 1 мм.
Пластины, что были вырезаны из выбранного вами материала накладывают со стороны фольги на фольгированный материал. Не забудьте предварительно подложить прокладки из полиэтилена, толщина которых должна быть в районе 0,1 мм. Можно использовать полиэтилен из обычного разового полиэтиленового пакета. На рисунке можно увидеть как пунктирными линиями обозначены расположенные пластины на фольге. Осталось лишь припаять катушки с L1 по L5 в соответствии с выше обозначенной схемой. Под винты М4 нужно не забыть подложить шайбы из жести, для того чтобы было удобно припаять катушки. Стоит поместить всю конструкцию в герметичный корпус либо покрыть лаком, дабы защитить её от атмосферной влаги.
Но вполне может возникнуть такая ситуация, что у радиолюбителя возникнет желание изготовить похожим способом конденсаторы, но для других целей. В таком случае обязательно нужно придерживаться следующей формуле:
C=(8,85*10-3*ES)/d
С - емкость конденсатора в пФ;
S - площадь пластины конденсатора в мм2;
d - толщина слоя диэлектрика в мм;
E - диэлектрическая проницаемость диэлектрика.

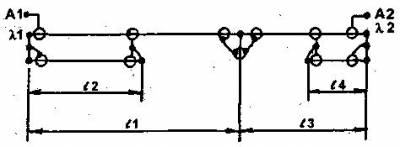

Можно подключить TV-антенну, использовав при этом другой, более простой вариант подключения на один кабель. На А1 находится место подключения вибратора антенны, который настроен на волну Х1. А вот вибратор второй антенны, что настроен на волну L2, может подключаться к точкам А2, I2, I4 – вместе они симметрируют отрезки кабеля. Всё это можно определить по следующей формуле:
l=К(L/4),
l - длина симметрирующего отрезка;
L - длина волны;
К - коэффициент укорочения кабеля.
Если вы используете кабели, где полиэтиленовая изоляция, то К=0,67.
Обе антенна следует подсоединиться к общему фидеру, при этом оставить расстояние от вибраторов. Это можно определить из систем уравнений:
n - любое целое число.
Вот принципы, которые положены в эту основу:
- если отрезок линии четвертьволновый и нагружен на сопротивление меньше волнового.
- в том случае, если к линии подключается сопротивление, что гораздо больше волнового, то оно почти не нагружает линию.
Что касается длины кабеля идущего от антенны к телевизору, если волновое сопротивление кабеля согласовано с сопротивлениями антенны и приёмника, длина кабеля влиять на согласование антенны и кабеля не должна. От длины кабеля будет зависеть только затухание сигнала в кабеле, которое до 20 метров практически отсутствует.
|
