Блок питания
Наверное, вам уже приходилось строить самоделки с разным напряжением питания. И каждый раз нужно было приобретать соответствующее количество батареек. Но не всегда в продаже есть нужные источники питания, да и срок их службы ограничен. Вот
почему для домашней лаборатории необходим универсальный источник, пригодный практически для всех случаев радиолюбительской практики. Им может стать описанный далее блок питания, работающий от сети переменного тока и обеспечивающий
любое постоянное напряжение от 0,5 до 12 В. В то время как величина
тока, потребляемого от блока, может достигать 0,3 А, выходное напряжение
остается стабильным. И еще одно достоинство блока, особенно важное для начинающих радиолюбителей,— он не боится коротких замыканий, часто встречающихся
во время проверки и налаживания конструкций.

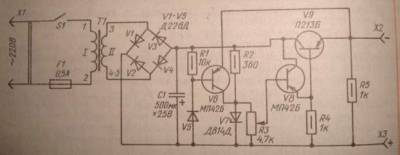

Принципиальная схема блока питания приведена на рисунке.
Сетевое напряжение подается через вилку X1, предохранитель F1 и выключатель S1 на первичную обмотку трансформатора Т1. Это понижающий трансформатор, поэтому напряжение на его вторичной обмотки значительно меньше сетевого. Переменное напряжение со вторичной обмотки поступает на выпрямитель, собранный на диодах V1—V4. На выходе выпрямителя будет постоянное напряжение, оно сглаживается конденсатором С1
сравнительно большой емкости — 500 мкФ.Далее следует стабилизатор напряжения, в который входят резисторы R2 — R5, транзисторы V8, V9 и стабилитрон V7. Переменным резистором R3 можно устанавливатьна выходе блока (в гнездах Х2 и ХЗ) любое напряжение от 0,5 до 12 В.Каскад на транзисторе V6 постоянно «следит» за состоянием нагрузки — это автомат защиты от короткого замыкания. Если в цепи нагрузки произойдет короткое замыкание,т. е. окажутся замкнутыми выходные гнезда блока питания, транзистор V6 откроется, замкнет выводы стабилитрона и снимет таким образом напряжение с нагрузки.Как только короткое замыкание будет устранено, выходное напряжение появится вновь.Понижающий трансформатор блока взят готовый. Его роль выполняет выходной трансформатор кадровой развертки телевизора (ТВК-110ЛМ).
Подойдет и другой понижающий трансформатор с переменным напряжением на обмотке
II около 14 В (можно 13... 17 В) при токе потребления до 0,3 А. Иначе говоря, указанное напряжение должно быть при подключенной к выводам обмотки нагрузке (например, резистор) сопротивлением около 45 Ом и мощностью 5 Вт. Диоды могут быть любые из серии Д226 (например, Д226В, Д226Д и т. д.). Конденсатор С1 типа К50-6.
Постоянные резисторы — МЛТ, переменный — СП-1. Вместо стабилитрона Д814Д можно применить Д813. Транзисторы V6, V8 надо взять типа МП39Б, МП41, МП41А, МП42Б с возможно большим коэффициентом передачи тока. Транзистор V9—П213, П216, П217 с любым
буквенным индексом. Подойдут и П201 — П203. Транзистор нужно установить на радиатор — пластину из алюминия или другого металла размером 70X40 мм, толщиной 1,5,..2 мм.
Остальные детали — выключатель, предохранитель, вилка и гнезда — любой конструкции.
Монтируют детали на самодельной плате из изоляционного материала. Прорежьте в
плате пазы под лапки крепления трансформатора. Смонтируйте диоды и стабилитрон,
припаяйте постоянные резисторы, а в последнюю очередь — транзисторы. Установите на плате держатель предохранителя. Поместите выходной транзистор на радиатор,
прикрепите радиатор к плате и подпаяйте выводы транзистора к соответствующим выводам платы. Прикрепите к плате трансформатор и подпаяйте выводы его вторичной
обмотки к диодам, а один из выводов первичной обмотки — к держателю предохранителя. Плату с деталями закрепите в корпусе подходящих размеров. На лицевой стенке корпуса
установите выключатель (например, тумблер ТВ2-1), переменный резистор, выходные гнезда (здесь лучше всего подойдут зажимы, позволяющие вставлять однополюсные
вилки или подключать проводники от питаемых конструкций). Задняя стенка корпуса — съемная, в ней надо проделать отверстие под сетевой шнур питания. Перед тем
как закрепить в корпусе плату, соедините соответствующие выводы с деталями на передней стенке. Для этого соединения используйте проводники (в изоляции) достаточной длины, чтобы их хватило, когда плата лежит рядом с корпусом.
Как обычно, после окончания монтажа сначала проверьте правильность всех соединений, а затем, вооружившись вольтметром, приступайте к проверке блока питания. Вставив
вилку блока в сетевую розетку и подав питание выключателем S1, сразу же проверьте напряжение на конденсаторе С1 — оно должно быть 15... 19 В. Затем установите движок
переменного резистора R3 в верхнее по схеме положение и измерьте напряжение на гнездах Х2 и,Х3 — оно должно быть около 12 В. Если напряжение намного меньше, проверьте работу стабилитрона — подключите вольтметр к его выводам, и измерьте напряжение. В этих точках оно должно быть около 12 В. Его значение может быть значительно меньше из-за использования стабилитрона с другим буквенным индексом (например, Д814А), а также при неправильном включении выводов транзистора V6 или его
неисправности. Чтобы исключить влияние этого транзистора, отпаяйте вывод его коллектора от анода стабилитрона и вновь измерьте напряжение на стабилитроне. Если и
в этом случае напряжение мало, проверьте резистор R2 на соответствие его номинала заданному (360 Ом). Когда добьетесь на выходе блока питания нужного напряжения (примерно 12 В),попробуйте перемещать движок резистора вниз по схеме. Выходное напряжение блока должно плавно уменьшаться почти до нуля.
Теперь проверьте работу блока под нагрузкой. Подключите к гнездам-зажимам резистор сопротивлением 40...50 Ом и мощностью не менее 5 Вт. Его можно составить,
например, из четырех параллельно соединенных резисторов МЛТ-2 (мощностью 2 Вт) сопротивлением по 160...200 Ом. Параллельно резистору включите вольтметр и установите движок переменного резистора R3 в верхнее по схеме положение.
Вольтметр должен показать напряжение не ниже 11 В. Если напряжение падает сильнее,
попробуйте уменьшить сопротивление резистора R2 (установите вместо 360 Ом —330 или 300 Ом). Наступило время проверить действие автомата защиты. Понадобится
амперметр на 1...2 А. Сначала установите переменным резистором блока питания выходное напряжение 5...6 В, а затем подключите щупы амперметра к выходным гнездам
блока: «—» к гнезду Х2, «+» к гнезду ХЗ. Если автомат исправен, в первый момент показания амперметра должны увеличиться скачком, а затем возвратиться на нулевую отметку. Максимальное выходное напряжение блока определяется .только напряжением стабилизации стабилитрона. А оно для указанного на схеме Д814Д (Д813) может быть
от 11,5 до 14 В. Если возникает необходимость несколько поднять максимальное напряжение, подберите стабилитрон с нужным напряжением стабилизации или замените
его другим, например Д815Е (с напряжением стабилизации 15 В). Но в этом случае придется изменить резистор R2 (уменьшить его сопротивление) и использовать трансформатор, обеспечивающий выпрямленное напряжение не менее 17 В при нагрузке 0,3 А (измеряется на выводах конденсатора). Заключительный этап — градуировка шкалы переменного резистора, которую вы заранее должны наклеить на лицевую панель
корпуса. Понадобится, конечно, вольтметр постоянного тока. Контролируя выходное напряжение блока, устанавливайте движок переменного резистора в разные положения
и отмечайте на шкале значение напряжения для каждого из них. Шкалу можно градуировать через 1 В или проставить на ней наиболее употребительные напряжения: 1,5;3; 4,5; 6; 9; 12 В. В любом случае надо помнить, что значения напряжений
будут правильны без нагрузки.
|
