ВОССТАНОВЛЕНИЕ МИКРОКОНТРОЛЛЕРОВ AVR
Уверен, многие имеют микроконтроллеры с неправильно прошитыми фьзами и непригодными для дальнейшего использования. Но не спешите их выбрасывать - есть интересное устройство, специально предназначенное для исправления ошибочно установленных фьюзов. Представляем «Atmega fusebit doctor» - это устройство предназначено вернуть к жизни микроконтроллер AVR с неправильно прошитыми фьзами. Такими фьюзами могут быть:
- CKSEL фьюзы выбора задающего генератора (выбран внешний генератор при его отсутствии или выбрана очень маленькая частота внутреннего);
- SPIEN запрет последовательного программирования;
- RSTDISBL использование ножки сброса как дополнительной линии ввода-вывода;
– установленные LOCK биты;
– другие, мешающие последовательному программированию.
Принцип работы восстановителя прост – подаем на плату 12 вольт, вставляем в панельку «испорченный» микроконтроллер, нажимаем кнопочку «START» и в момент получаем новенький рабочий микроконтроллер. Очень просто, даже не нужен компьютер. И если внешне устройство выглядит просто, то внутри все гораздо сложнее. При нажатии кнопки «START» устройство читает сигнатуру микроконтроллера-пациента, при этом, если она не читается, делается несколько попыток прочитать различными способами. После того как сигнатура прочитана по базе определяется тип микроконтроллера и восстанавливаются заводские, для данного микроконтроллера, установки фьюз бит. Если сигнатура неизвестна или микроконтроллер выдает ее неверно устройство установит фьюз биты в такое состояние, при котором станет возможным последовательное программирование. При восстановлении фьюз бит прошивка микроконтроллера остается нетронутой. Еще на плате есть перемычка «ALLOW ERASE», при замыкании которой устройство полностью «обнулит» микроконтроллер. Это нужно в том случае, если пациент «залочен», т.е. установлены защитные биты которые препятствуют чтению/записи микроконтроллера.
Для индикации работы устройство имеет два светодиода – красный и зеленый.
- Если горит зеленый – пациент успешно вылечен, фьюз биты восстановлены до заводских. Если микроконтроллер «залочен» (LockBits включены), просто проверяются фьюз биты и если они совпадают с заводскими – загорается зеленый светодиод.
- Если горит красный – проблемы с сигнатурой чипа, невозможно прочитать, нет микроконтроллера в панельке или нет такой сигнатуры в базе данных.
- Если зеленый мигает – сигнатура в порядке, фьюз биты с ошибкой, но исправить их невозможно, так как микроконтроллер «залочен» (LockBits включены), необходимо полное стирание микроконтроллера (нужно установить перемычку для стирания – «ALLOW ERASE»).
- Если мигает красный – сигнатура в порядке, микроконтроллер «не залочен», но, по какой-то причине, невозможно восстановить фьюз биты.
- Если Вы хотите получить более подробную информацию о процессе «лечения» - на плате есть выход UART. Отправьте этот сигнал на терминал и получите «распечатку» того, что было сделано. Установки для терминала:
baudrate: 4800
parity: none
databits: 8
stopbits: 1
handshake: none
На плате установлены три панельки для контроллеров на 20 (Attiny2313 …), 28(Atmega48/88/168, Atmega8 …), 40 (Atmega16, Atmega8535 …) ножек. Если Вы решили «полечить» другого «пациента», то на плате предусмотрен специальный разъем для подключения адаптеров с панельками под любой, нужный Вам, микроконтроллер. Устройство поддерживает аж 106 типов микроконтроллеров AVR. Вот полный список:
1kB: AT90s1200, Attiny11, Attiny12, Attiny13/A, Attiny15
2kB: Attiny2313/A, Attiny24/A, Attiny26, Attiny261/A, Attiny28, AT90s2333, Attiny22,Attiny25, AT90s2313, AT90s2323, AT90s2343
4kB: Atmega48/A, Atmega48P/PA, Attiny461/A, Attiny43U, Attiny4313, Attiny44/A, Attiny48, AT90s4433, AT90s4414, AT90s4434, Attiny45
8kB: Atmega8515, Atmega8535, Atmega8/A, Atmega88/A, Atmega88P/PA, AT90pwm1, AT90pwm2, AT90pwm2B, AT90pwm3, AT90pwm3B, AT90pwm81, AT90usb82, Attiny84, Attiny85, Attiny861/A, Attiny87, Attiny88, AT90s8515, AT90s8535
16kB: Atmega16/A, Atmega16U2, Atmega16U4, Atmega16M1, Atmega161, Atmega162, Atmega163, Atmega164A, Atmega164P/PA, Atmega165A/P/PA, Atmega168/A, Atmega168P/PA, Atmega169A/PA, Attiny167, AT90pwm216, AT90pwm316, AT90usb162
32kB: Atmega32/A, Atmega32C1, Atmega323/A, Atmega32U2, Atmega32U4, Atmega32U6, Atmega32M1, Atmega324A, Atmega324P, Atmega324PA, Atmega325, Atmega3250, Atmega325A/PA, Atmega3250A/PA, Atmega328, Atmega328P, Atmega329, Atmega3290, Atmega329A/PA, Atmega3290A/PA, AT90can32
64kB: Atmega64/A, Atmega64C1, Atmega64M1, Atmega649, Atmega6490, Atmega649A/P, Atmega6490A/P, Atmega640, Atmega644/A, Atmega644P/PA, Atmega645, Atmega645A/P, Atmega6450, Atmega6450A/P, AT90usb646, AT90usb647, AT90can64
128kB: Atmega103, Atmega128/A, Atmega1280, Atmega1281, Atmega1284, Atmega1284P, AT90usb1286, AT90usb1287, AT90can128
256kB: Atmega2560, Atmega2561

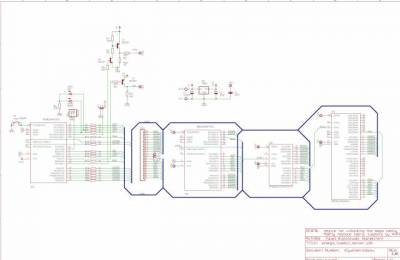

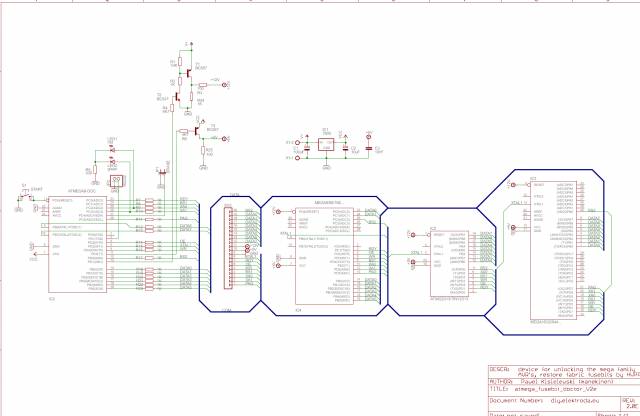

Схема устройства для восстановления испорченных микроконтроллеров довольно простая.

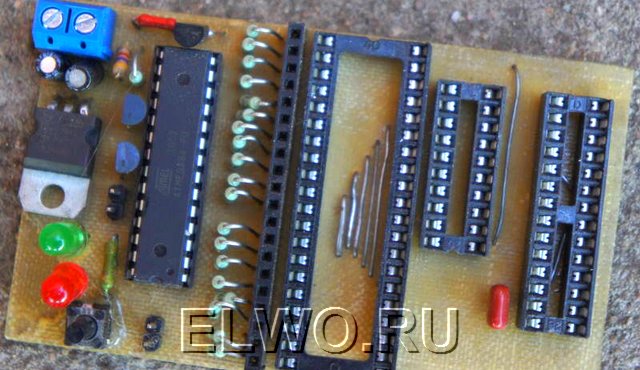

Плата разведена хорошо, но есть один нюанс, о котором важно не забыть при сборке устройства. Ножки 40-ка пиновой панельки с 29 по 37 необходимо откусить (лучше в плате вообще не сверлить отверстия под эти ножки).
Теперь осталось только прошить микроконтроллер ATmega8 и устройство готово! Данный вариант прошивки еще есть для микроконтроллеров: Atmega88, Atmega88P, Atmega168, Atmega168P, Atmega328, Atmega328P. Прошивка для микроконтроллеров с 16kB и 32kB памяти, кроме того, выдает названия восстанавливаемых микроконтроллеров. В результате работы «Atmega fusebit doctor» были возращены к жизни несколько ATtiny2313, ATmega48, Atmega8535.
|
