Усилитель на TDA7294 2*70 Вт с питанием от 12 вольт. Предысторией создания данного усилителя явилась просьба одного моего знакомого сделать мощный усилитель с питанием от 12 вольт (для увеселения «бабулек» в городском парке, где нет стандартных 220 вольт). Пошарив на просторах интернета, нарисовалась вот такая схема.

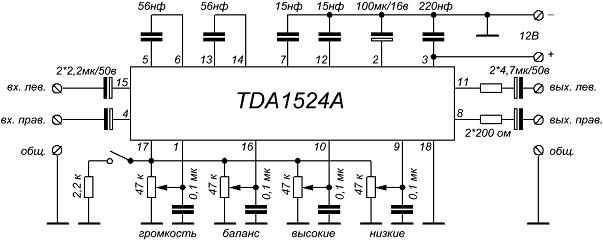

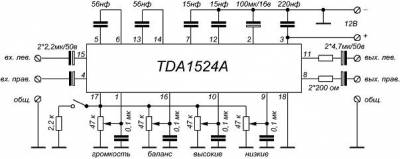

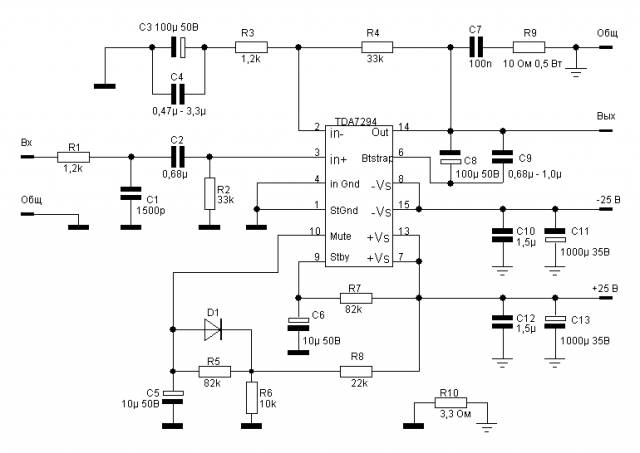

Схема усилителя мощности классическая и в комментариях не нуждается. Темброблок собран по стандартной схеме на TDA1524A.



Схема микрофонного предусилителя-микшера при правильном монтаже начинает сразу работать и никаких настроек не требует.

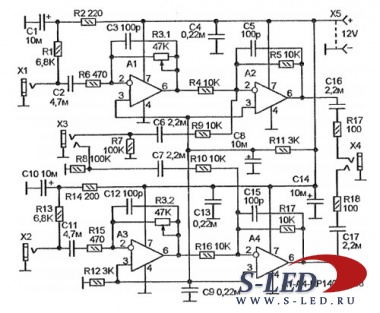

Схема микрофонного предусилителя-микшера

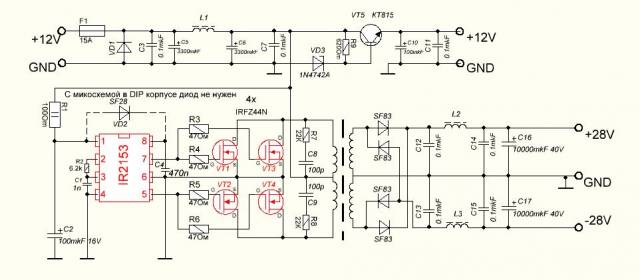

Преобразователь напряжения для питания усилителя мощности собран по следующей схеме:



Преобразователь напряжения для питания усилителя мощности - схема

Перечень радиодеталей:
C1 = 1n
C2 = 100mkF 16V
C3 = 0.1mkF
C4 = 470n
C5 = 3300mkF 16V
C6 = 3300mkF 16V
C7 = 0.1mkF
C8 = 100p
C9 = 100p
C10 = 100mkF 16V
C11 = 0.1mkF
C12 = 0.1mkF
C13 = 0.1mkF
C14 = 0.1mkF
C15 = 0.1mkF
C16 = 10000mkF 40V
C17 = 10000mkF 40V

F1 = 15A
R1 = 100Om
R2 = 6.2k
R3 = 47Ом
R4 = 47Ом
R5 = 47Ом
R6 = 47Ом
R7 = 22К
R8 = 22К
R9 = 620Om

U = IR2153
VD1 = SF83
VD2 = SF28
VD3 = 1N4742A
VD4 = SF83
VD5 = SF83
VD6 = SF83
VD7 = SF83

VT1 = IRFZ44N
VT2 = IRFZ44N
VT3 = IRFZ44N
VT4 = IRFZ44N
VT5 = КT815

Намотка трансформатора производилась на сердечнике от компьютерного блока питания со следующими параметрами: первичка 2х3 витков 4х0.75 мм, вторичка 2х7 витков 4х0.5 мм. Намотка дросселей производилась на ферритовых кольцах от тогоже блока питания со следующими параметрами: входной 5х0.75 мм, другие - 5х0.5 мм.

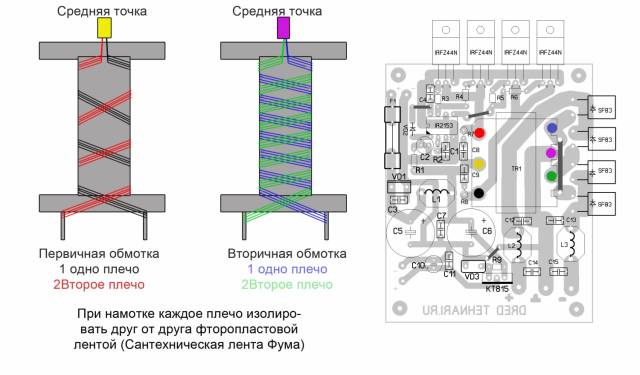

Для удобства снятия старых обмоток и разборки трансформатора его необходимо немного «прокипятить». Как укладывать обмотки на сердечник показано на рисунке.

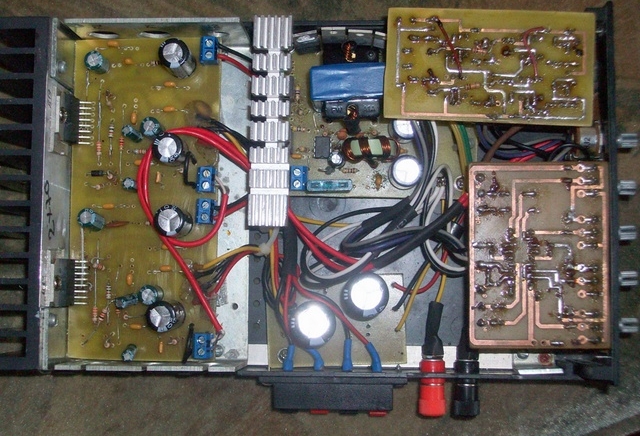

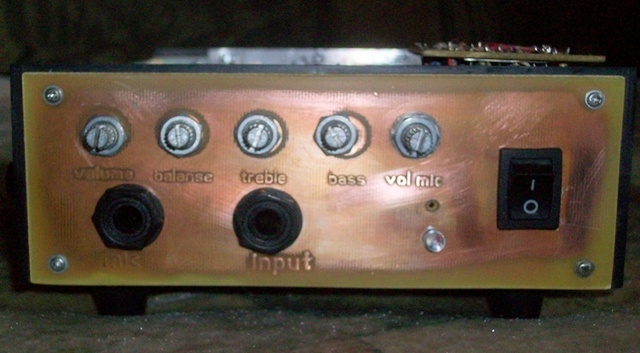

И в завершении ещё одно фото собранного усилителя:

  P.S. Печатные платы блоков усилителя находятся в архиве . С уважением, Олег Балбатович.
