Предлагаю вам для повторения принципиальную схему сирены, выполненной на известном микроконтроллере Pic12F629. Схема имеет два режима сирены.
- Первый режим сирены «Wail»
- Второй режим сирены «YELP»
Также в схеме сирен есть звуковые эффекты под названием «Крякалка» и конец сирены Wail.

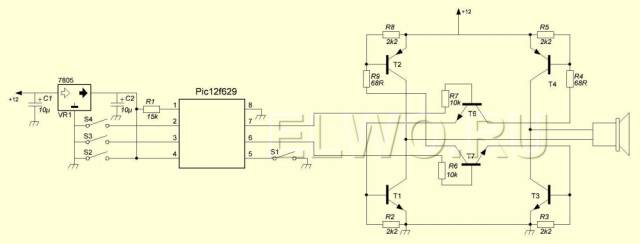

Принципиальная электрическая схема сирены на Pic12F629
Теперь расскажу об управлении схемой. Управление сиреной происходит кнопками: S1, S2, S3 и S4. Их назначение:
S1 - Крякалка. S2 - Режим Wail но если нажать еще раз то включится режим YELP.
S3 - Конец сирены Wail. S4 - Выключает эффекты Wail, YELP и конец сирены Wail.
На схеме также представлен и усилитель мощности звука на транзисторах, и стабилизатор для микроконтроллера, который выполнен на микросхеме 78L05.

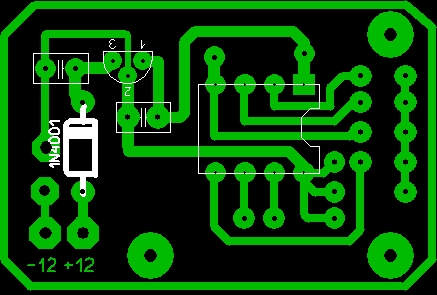

Имеется печатная плата устройства. Обратите внимание, что в печатке нужно дорожку перерисовать с 1 на 4 вывод МК. На печатной плате есть стабилизатор для питания микроконтроллера и сама схема сирены, усилителя мощности на плате нет - транзисторы монтируются на радиаторе. Можно применять биполярные типа кт818-кт819 или любе аналогичные на ток более 2-х ампер. Допустимо в качестве УМЗЧ использовать и специализированную микросхему с 12-ти вольтовым питанием - TDA1558, TDA1562 и т.д. Схему прислал: Михайло Пелех.
|
